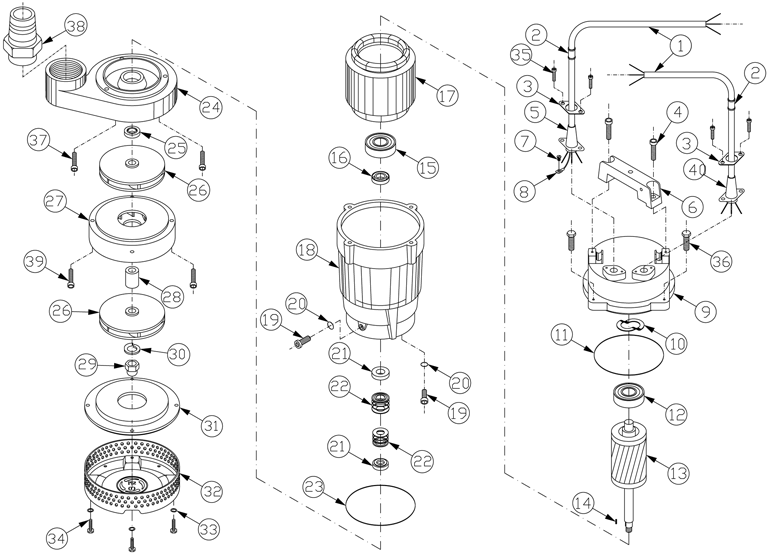

S32-AX قطعات استفاده شده در پمپ کف کش |
 |
 |
| نـام قطعـه | شماره | نـام قطعـه | شماره |
|
سرامیک FG1-20 /سرامیک وما 20 |
21 | کابل 6 متری لاستیکی | 1 |
| سیل FG1-20 /سیل وما 20 | 22 | لاستیک محافظ کابل | 2 |
| اورینگ پمپ (99)104/5 | 23 | روبنده کابل گیر | 3 |
| پمپ آلمینیومی S32 - AX - K | 24 | پیچ استیل 25×8 ﺁلن | 4 |
| کاسه نمد 7×20 × 40 | 25 | لاستیک آببندی کابل 10 | 5 |
| پروانه کف کش چدنی | 26 | AX-CH-K دسته لجنکش | 6 |
| دیفیوزر کف کش چدنی | 27 | 4×10 پیچ چهارسو | 7 |
| بوش S32-AX | 28 | فیش ارت کف کش | 8 |
| مهره برنجی پروانه 12 | 29 | CH درپوش موتور سوپر اورلود | 9 |
| واشر فنری استیل 12 | 30 | واشر فنری بلبرینگ 42 | 10 |
| درپوش پمپ فلزی 2 اینچ | 31 | اورینگ موتور (138)145 | 11 |
| صافی فلزی 2 اینچ | 32 | بلبرینگ 6302 | 12 |
| واشر تخت استیل 6 | 33 | شفت و روتور کامل S32-AX-K | 13 |
| پیچ استیل (50 × 6 )شش پر | 34 | خار پروانه 12×4×4 | 14 |
| پیچ استیل (12 × 5 )چهارسو | 35 | بلبرینگ 6205 | 15 |
| پیچ استیل (25 × 6 )شش پر | 36 | کاسه نمد 7×20 × 40 | 16 |
| پیچ استیل (25 × 6 )آلن | 37 | سیم پیچی سه فاز 100 × 135-itOVL | 17 |
| سرشیلنگی پلاستیکی 2 اینچ | 38 | پوسته موتور سوپر چدن AX-I | 18 |
| پیچ استیل (40 × 6 )آلن | 39 | پیچ استیل 40 × 6 آلن | 19 |
| لاستیک آببندی کابل 9 | 40 | (اورینگ(7 | 20 |
