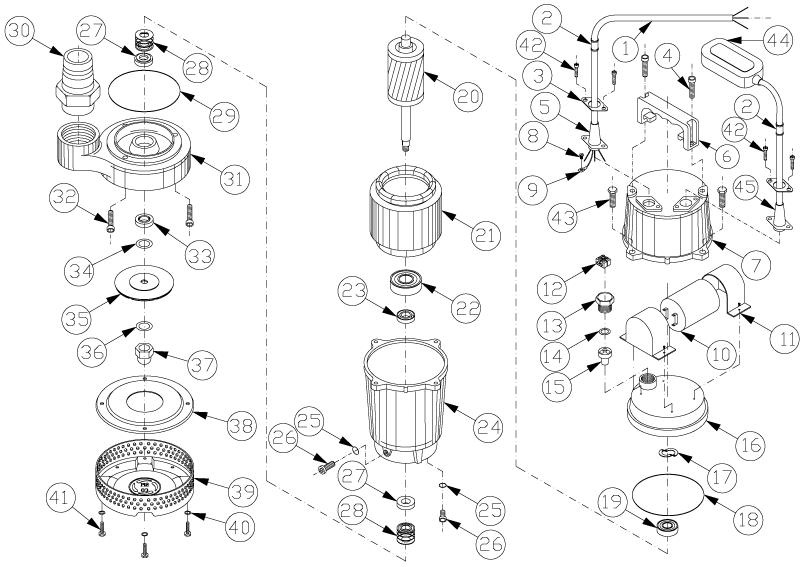

S18-1-F قطعات استفاده شده در پمپ کف کش |
|||
 |
|||
|
|
 |
||
| نام قطعه | شماره | نام قطعه | شماره |
| پوسته موتور کف کش AL - NSL | 24 | کابل 10 متری تکفاز سیمکو | 1 |
| اورینگ (7) | 25 | لاستیک محافظ کابل | 2 |
| پیچ استیل 12 × 8 آلن | 26 | روبنده کابل گیر | 3 |
| سرامیک وما 15 و 16 | 27 |
پیچ استیل 20×6 ﺁلن |
4 |
| سیل وما 15 | 28 |
لاستیک آببندی کابل 9 |
5 |
| 104/5(99) اورینگ پمپ | 29 |
دسته کف کش AL |
6 |
| سرشیلنگی پلاستیکی 2 اینچ | 30 |
درپوش موتور کف کش فلوتری |
7 |
| S18 - AL - ST پمپ کف کش | 31 |
پیچ ارت |
8 |
| پیچ استیل ۲۵×۶ آلن | 32 | فیش ارت کف کش | 9 |
| کاسه نمد 15 × 30 | 33 | خازن 20 | 10 |
| واشر تخت استیل (13 × 22)1mm | 34 | قاب خازن | 11 |
| st - 2in - 124/5 پروانه کف کش | 35 | ترمینال A6 | 12 |
| واشر تخت استیل (13 × 22)2mm | 36 | مهره برنجی سرسیم ۲۲ | 13 |
| مهره برنجی پروانه 10 | 37 | واشر تخت ۲۲ | 14 |
| درپوش پمپ فلزی 2 اینچ | 38 | لاستیک آببندی سیم ۲۲ | 15 |
| صافی فلزی 2 اینچ | 39 | واسطه دینام 22 - AL - NSL | 16 |
| واشر تخت استیل ۶ | 40 | واشر فنری بلبرینگ 202 - 35 | 17 |
|
پیچ استیل (50 * 6 )شش پر |
41 | اورینگ موتور (133)5/138 | 18 |
| پیچ استیل (16 * 5 )چهارسو | 42 | بلبرینگ 6202 | 19 |
| پیچ استیل (25 * 6 )شش پر | 43 | شفت و روتور کاملS18-1-ST | 20 |
| فلوتر | 44 | سیم پیچ تکفاز 60×125-it | 21 |
| لاستیک آببندی کابل 9 | 45 | بلبرینگ 6302 | 22 |
| S18-1-F-st | کاسه نمد 15 × 30 | 23 | |
